Apesar do nome, a junta de papelão hidráulico está longe de ser simplesmente uma folha de papel utilizada para vedação.

Trata-se da combinação de fibras, elastômeros e outros componentes que dão ao material características importantes para aplicações industriais, como resistência mecânica, resistência térmica e capacidade de vedação.

Para quem atua em manutenção industrial, conhecer essa composição ajuda a entender por que uma junta funciona bem em uma linha de água e falha prematuramente em uma linha de óleo — e por que a especificação correta começa antes do pedido de compra.

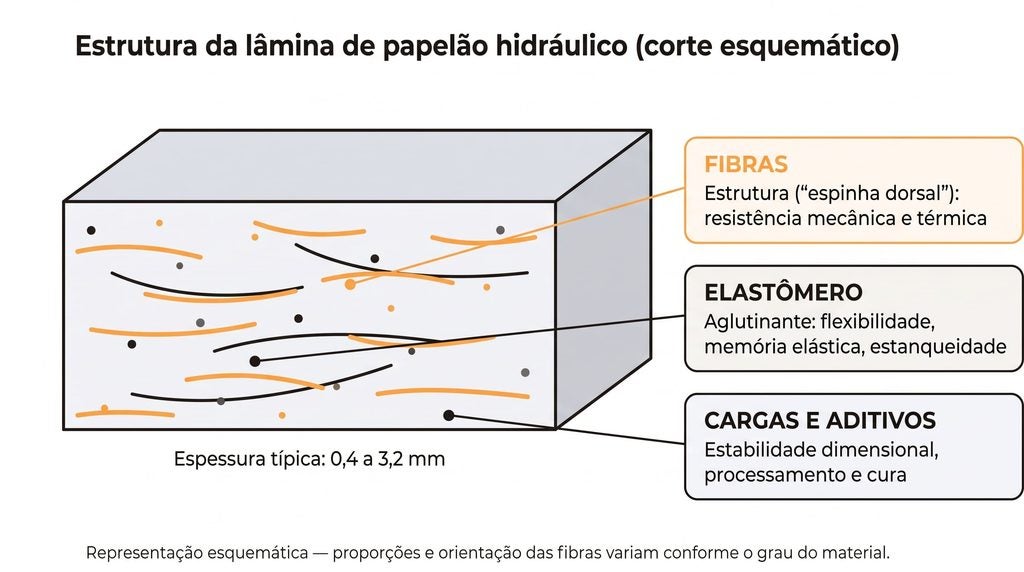

O que existe dentro de uma junta de papelão hidráulico?

A composição é um dos principais fatores que determinam o comportamento da junta durante sua utilização.

De forma geral, o material combina três grupos de componentes, dosados conforme a aplicação a que se destina:

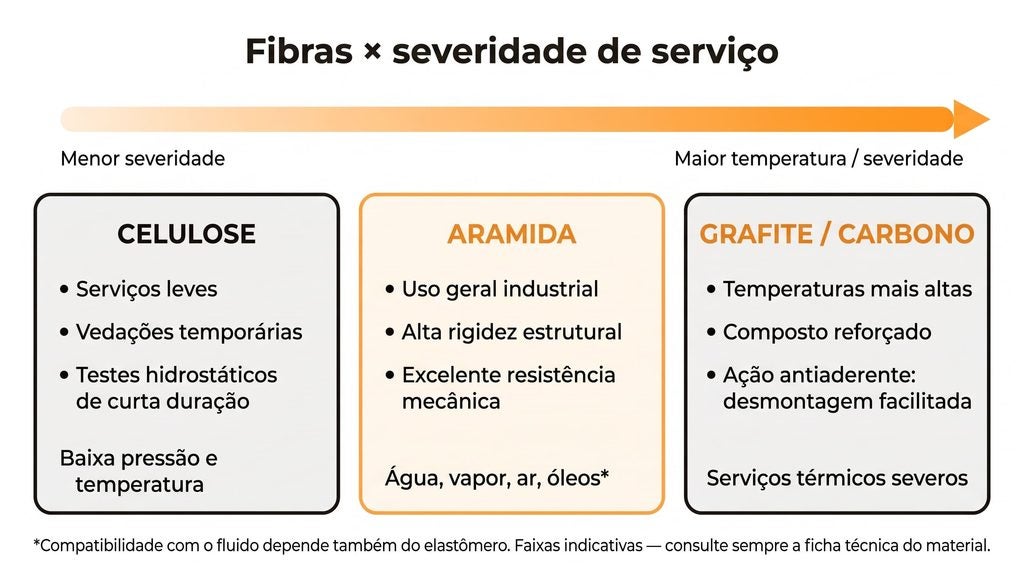

Fibras (Orgânicas e Inorgânicas)

Atuam como a “espinha dorsal” do papelão hidráulico, garantindo sua estabilidade térmica e capacidade mecânica contra deformações:

Aramida: Proporciona alta rigidez estrutural e excelente resistência mecânica ao conjunto.

Grafite / Carbono: Utilizados para ampliar o limite de tolerância a elevadas temperaturas, reforçar a resistência do composto e proporcionar excelente ação antiaderente durante a instalação e remoção.

Celulose: Recomenda-se o uso em cenários operacionais de baixa severidade, como em vedações temporárias, serviços leves ou em testes hidrostáticos de curta duração.

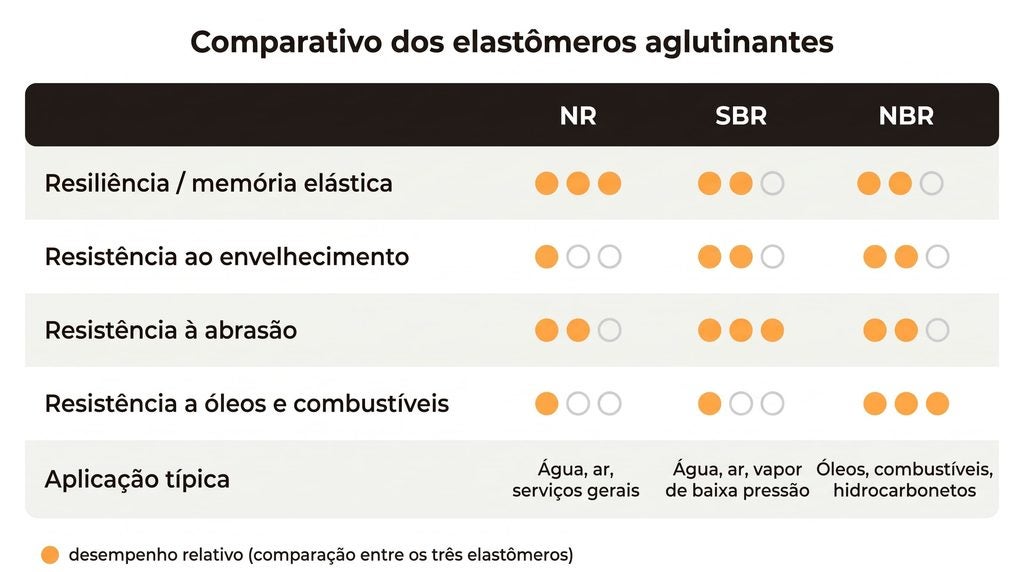

Elastômeros (Borrachas)

Servem como agentes aglutinantes na mistura, atribuindo flexibilidade, memória elástica e estanqueidade contra fluidos químicos:

NR (Borracha Natural): Oferece altíssima resiliência e superior poder de fixação em superfícies metálicas.

SBR (Borracha de Estireno-Butadieno): Trata-se do elastômero sintético mais utilizado globalmente. Destaca-se por apresentar maior durabilidade ao envelhecimento, melhor suporte a temperaturas contínuas de até 100 °C e resistência ao desgaste por abrasão superior à da borracha natural (NR).

NBR (Borracha Nitrílica): Copolímero formado por acrilonitrila e butadieno, projetado especialmente para o contato direto com óleos e combustíveis. Apresenta ótimo custo-benefício em aplicações que exigem baixa variação volumétrica (resistência ao inchamento por derivados de petróleo), resistência ao calor, proteção contra fadiga dinâmica e durabilidade ao atrito.

Por que as fibras fazem diferença?

As fibras ajudam a formar a estrutura do material e contribuem para suas propriedades mecânicas e térmicas. Na prática, isso significa que a junta precisa resistir ao esmagamento no aperto, manter a carga ao longo do tempo (baixa relaxação) e não se degradar na temperatura de operação para a qual foi especificada.

É essa combinação de materiais que permite o uso da junta de papelão hidráulico em aplicações como:

• Tubulações;
• Flanges;
• Válvulas;
• Bombas;
• Equipamentos industriais;
• Sistemas que necessitam de vedação entre superfícies.

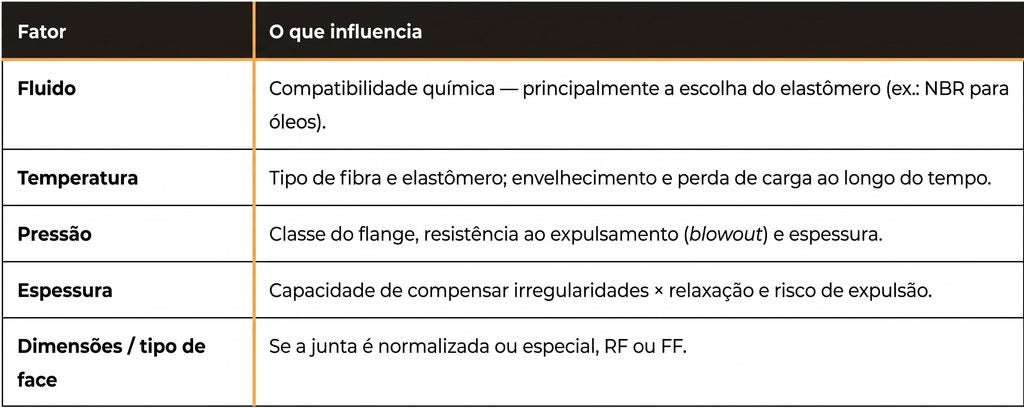

A escolha depende da aplicação

Não existe uma única junta de papelão hidráulico para todas as situações. Antes de definir material e peça, é preciso cruzar as condições de operação:

Dica de manutenção: use a menor espessura que as condições da face do flange permitirem. Juntas mais finas tendem a apresentar menor relaxação e maior resistência ao expulsamento; juntas mais espessas só se justificam quando é preciso compensar desalinhamento, empenamento ou faces danificadas.

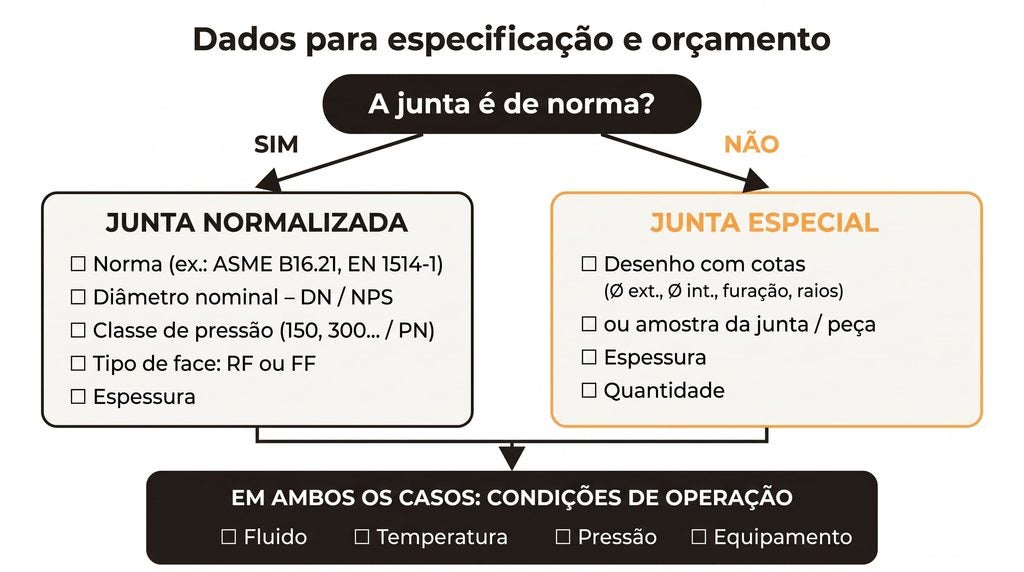

Junta normatizada ou junta especial?

Toda junta se enquadra em um destes dois grupos:

Junta normalizada (de norma): dimensões definidas por norma técnica para flanges padronizados — por exemplo, ASME B16.21 para flanges ASME B16.5 (classes 150, 300, 600…) ou EN 1514-1 para flanges PN. Basta informar a norma, o diâmetro nominal (DN ou NPS), a classe de pressão e o tipo de face.

Junta especial: qualquer geometria fora de norma — tampas de equipamentos, carcaças de bombas, flanges não padronizados. É fabricada a partir de desenho cotado ou amostra.

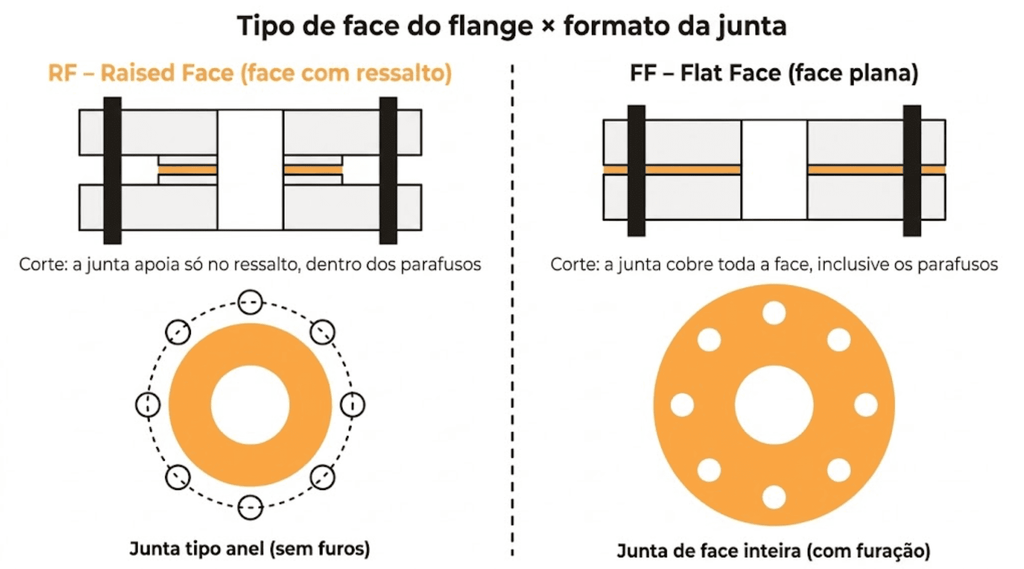

RF ou FF: o tipo de face muda a geometria da junta

Como a Juntalit pode ajudar?

Juntalit trabalha com diferentes materiais e formatos de juntas industriais — das juntas normalizadas para flanges ASME e EN às peças especiais fabricadas a partir de desenho ou amostra, seguindo as características do seu equipamento.

Para agilizar seu orçamento, envie as informações abaixo:

Entre em contato para mais informações.
