Juntas de Expansão “Junflex”
Fabricamos em tecidos especiais para alta temperatura, fornecidas sob encomenda.
Juntas de Expansão “Junflex”
Fabricamos em tecidos especiais para alta temperatura, fornecidas sob encomenda.
Sobre as juntas de expansão
Fabricamos Juntas de Expansão para indústrias em tecidos especiais para alta temperatura, fornecidas sob encomenda podendo ser: redondas, quadradas, cônicas ou retangulares; com ou sem aba, ou tipo sanfona.
São foles instalados em equipamentos ou tubulações onde haja necessidade de elemento de compensação, de dilatação ou por deslocamentos axial ou radial.
Quando devem ser instaladas?
Nos casos em que mudanças de temperatura causem dilatações ou movimentos, vibrações, deslocações necessárias, tensões, etc.
Campos de Aplicação:
Mineração, fábricas de cimento, siderúrgicas, metalúrgicas, instalações de exaustão e aspiração, instalações para pinturas, refinarias de petróleo, aparelhos para indústrias químicas, aquecedores de ar e gases, ar condicionado, britadores e moinhos, ciclones, chaminés, dutos e tubulações em geral, filtros de ar, geradores de vapor, tanques e tubulações para gases, trocadores de calor, usinas térmicas e outros.
Como são fabricadas:
As juntas de expansão – Junflex da Juntalit, são projetadas e fabricadas em vários modelos e configurações construtivas para atendimento das reais condições de trabalho considerando-se:
a) Temperatura;
b) Resistência mecânica;
c) Velocidade do fluído;
d) Vibrações;
e) Deslocamentos;
f) Passagem de ar quente, gases tóxicos ou corrosivos, vapor, pó, grânulos, etc
MATERIAL
Tecidos de Fibra de Vidro
Tecidos de Fibra Cerâmica
Tecidos de Vidro com Carbono (GKG)
Tecidos de Sílica
Manta de Fibra Cerâmica
Tecidos de Fibra Aramídica*
Tecidos de Lona de Algodão Anti-Chama
Tecido sintético
CALOR DIRETO
500ºC
900ºC
1000ºC
1600ºC
1300ºC
260ºC
130ºC
110ºC
Saiba mais informações sobre as juntas de expansão
Tipo manga para Abraçadeira
Ref.: 1200 – A – Redonda
Ref.: 1200 – B – Quadrada
Ref.: 1200 – C – Retangulas

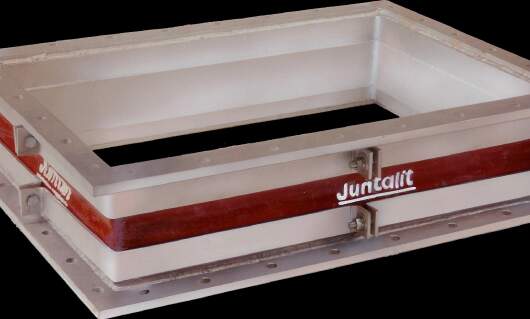

Tipo com Aba para Flange
Ref.: 1201 – A – Quadrada
Ref.: 1201 – B – Retangular
Tipo com Aba para Flange
Tipo com Aba para Flange:
Ref.: 1202 – B – Redonda
Tipo Sanfona
Ref.: 1203 – A – Tipo manga
Ref.: 1203 – B – Com aba
Quadro demonstrativo dos limites de temperaturas
CÓDIGO JUNFLEX
01
02
03
04
05
06
COM CÂMARA
1600ºC
1400ºC
550ºC
500ºC
–
–
SEM CÂMARA DIRETO
1400ºC
600º
250ºC
260ºC
130ºC
100ºC
PRODUTOS UTILIZADOS
Sílica
GKG
Fibra de Vidro
Aramida
Lona Anti-Chama
J-2700
Sobre o quadro supra:
O quadro supra é apenas estimativo, e dependendo das correntes de fluídos e pressão de trabalho, estarão sujeitos à inclusão de outros produtos, como: película de PTFE, película de alumínio, telas de aço inox e outros.
Atenção! Os limites acima expostos são para temperatura, e não para CHAMAS DIRETAS.
Lado interno
Com a finalidade de impermeabilizar internamente as juntas quanto a infiltração de líquidos, vapor, gases ou ar, é sempre recomendado proceder a aplicação dos materiais:
MATERIAL
Neoprene
Silicone
Tinta de alumínio especial
Hypalon
Viton *
TEMPERATURA
Até 150ºC
Até 280ºC
Até 500ºC
Até 260ºC
Até 260ºC
Lado externo
Para evitar a infiltração de elementos que possam destruir ou envelhecer precocemente os tecidos das juntas, deve-se proceder a impermeabilização com os seguintes materiais:
- Neoprene;
- Silicone;
- Viton *;
- Alumínio;
- Hypalon; e outros…
Entre os tecidos
Um ou mais adicionais específicos poderão ser acrescentados ao corpo das juntas, tais como:
- Película de alumínio;
- Película de PTFE;
- Telas de aço carbono ou inox de alta flexibilidade;
Tipo com aba:
Verificar por medição a altura de montagem (distância entre tubos ou flanges) e o nosso projeto determinará a altura de fabricação, considerando-se os movimentos: axial e radial.
Instalação:
As juntas flangeadas devem ser fixadas frouxamente por meio de parafusos, e em cruz, apertando-se novamente após a colocação em funcionamento.
Os compensadores deverão ser furados na montagem, sendo o mais simples, a perfuração através dos flanges por meio de furadeira ou por meio de vazador. Os diâmetros dos furos devem ser iguais aos dos parafusos, para evitar vazamentos.
Tipo com manga:
Instalação:
Fixar um lado por meio de uma abraçadeira ou barra chata, antes da fixação. Do outro lado, é preciso encolher a junta, reduzindo-se a altura de montagem. A junta não deve ficar com dobras na sua superfície.
Transporte e armazenagem
As juntas de tecido são materiais brandos que deverão ser instaladas no final da montagem. 0 transporte e armazenagem devem ser feitos cuidadosamente em local coberto e com temperatura ambiente.
As juntas que tenham sido armazenadas em temperatura inferior a 10ºC., antes de sua montagem, deverão ser aquecidas até atingir a temperatura de 30ºC.
É recomendado não montar as juntas que foram danificadas no transporte e armazenagem. Após a montagem e no inicio da operação, o equipamento deve ser aquecido lentamente. Mantenha afastado das juntas os materiais combustíveis. Não deve ser imprimido na junta, pressão ou temperatura acima do estabelecido em projetos.
Termo de Garantia
A garantia é de doze meses de funcionamento ou quinze meses da entrega, prevalecendo o que ocorrer primeiro.
A validade e garantia, estão condicionadas ao cumprimento das orientações aqui descritas e as estabelecidas em projeto.
